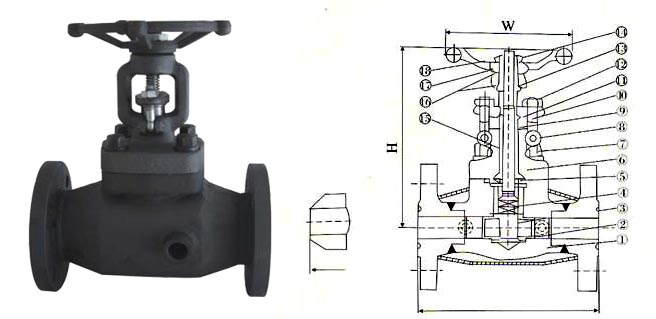

鍛鋼保溫閘閥
- 品牌：???瑞奇閥門
- 型號：???BZ41H/W
-
產品特點：鍛鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門
一、產品概述：
鍛鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
二、設計與制造標準：
設計與制造：GB12234
法蘭尺寸：JB/T79 GB9113
壓力溫度：GB9131
結構長度：GB12221
檢驗與試驗：GB13927
三、標準材質明細表：
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276F316(L) |
|
3 |
閘板 |
A276 410&403 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
316夾柔性石墨+graphite |
316夾PTFESS+PTFE |
||
|
6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182 F316(L) |
|
7 |
閥蓋螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
圓柱銷 |
A276 420 |
A276 304 |
||
|
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 410 |
|||
|
14 |
銷緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SHDG |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
潤滑墊片 |
A472 431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸氣、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃-425℃ |
-29℃-550℃ |
-29℃-180℃ |
||
四、尺寸和重量：
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
|
L(RF) |
150 |
108 |
117 |
117 |
140 |
165 |
203 |
|
300 |
140 |
152 |
152 |
178 |
190 |
216 |
|
|
600 |
165 |
190 |
190 |
229 |
241 |
292 |
|
|
H(OPEN) |
150/300 |
158 |
169 |
169 |
236 |
246 |
283 |
|
600 |
169 |
197 |
197 |
246 |
283 |
320 |
|
|
W |
100 |
100 |
100 |
160 |
160 |
180 |
|
|
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
|
.jpg)
