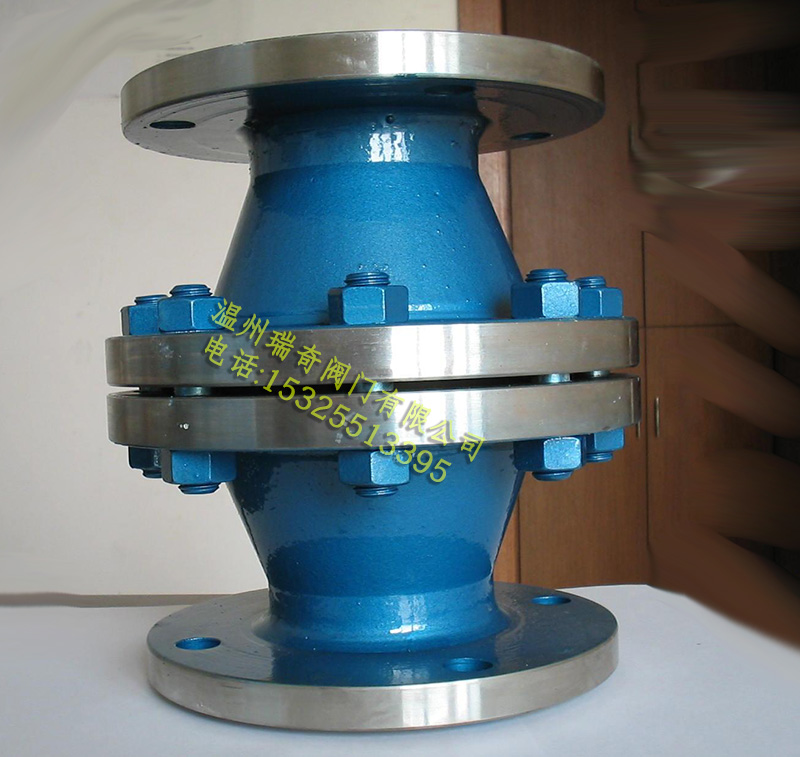

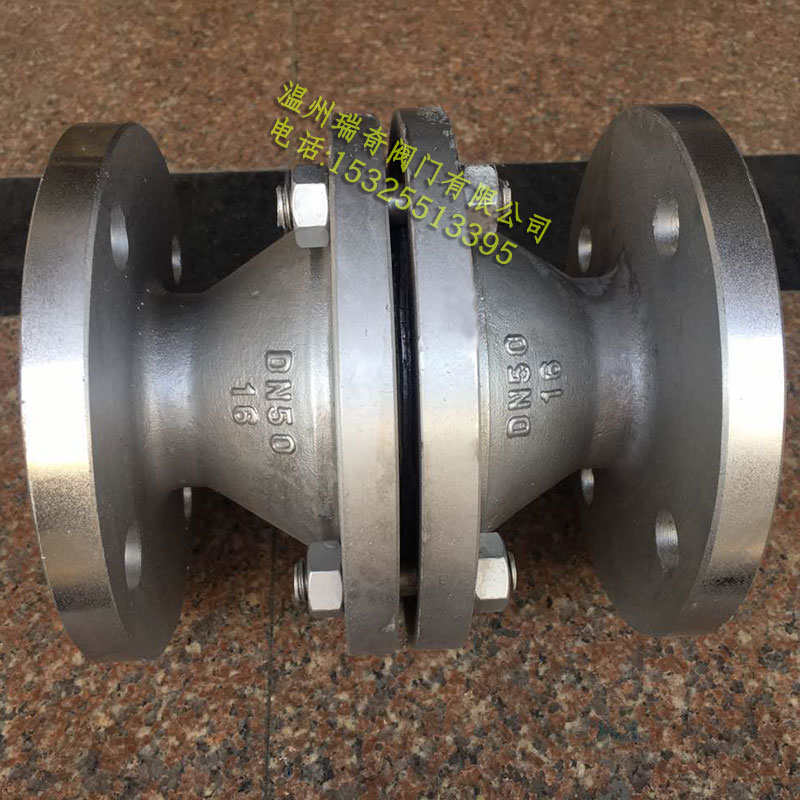

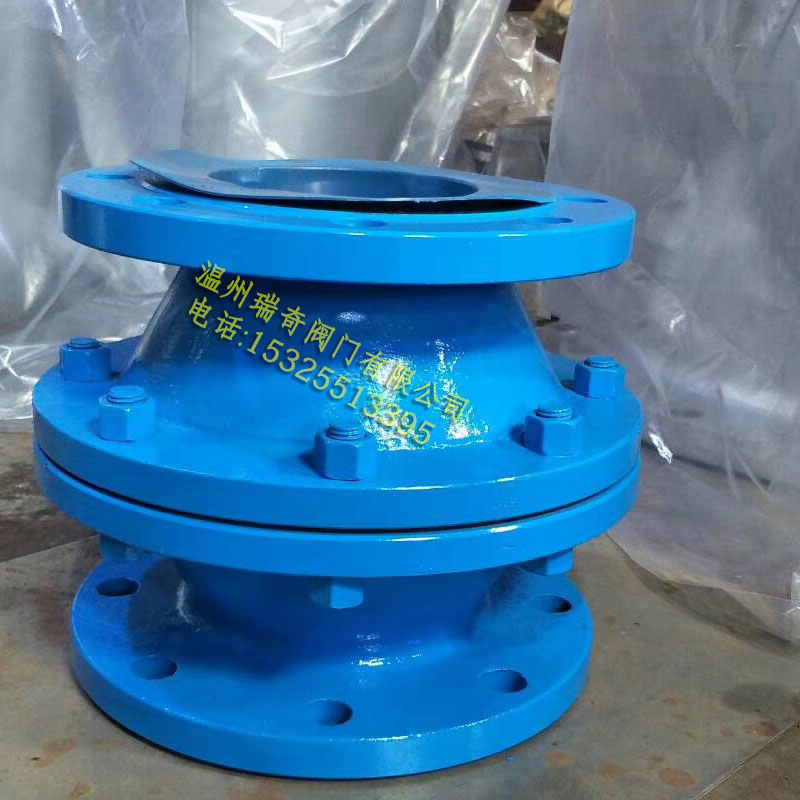

管道阻火器GZW-I (阻爆阻燃阻火器)
- 品牌：???瑞奇閥門
- 型號：???GZW-I
-
GZW-1阻爆燃型管道阻火器產品概述：
GZW-1阻爆燃型管道阻火器，又名GZW-1管道阻火器，是用來阻止易燃氣體和易燃液體蒸汽的火焰向外蔓延的安全裝置。設計阻火內件時，是根據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規則填料。當火焰進入阻火器后，被有規則的阻火元件切割成許多細小的火焰流，由于傳熱的作用和器壁效應，進入的氣體被冷卻，使冷卻的氣體達不到著火溫度，沒有著火溫度就不能形成燃燒，最終使火焰流猝滅，從而達到阻火目的。
GZW-1阻爆燃型管道阻火器零部件材料：
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、 |
|
阻火芯件材料 |
不銹鋼防爆阻火波紋板 |
|
密封件材料 |
耐油石棉橡膠、四氟PTFE |
|
環境溫度 ℃ |
≤480 |
|
公稱壓力(MPa) |
0.6~5.0 |
|
防爆級別 |
BS5501:ⅡA、ⅡB、ⅡC |

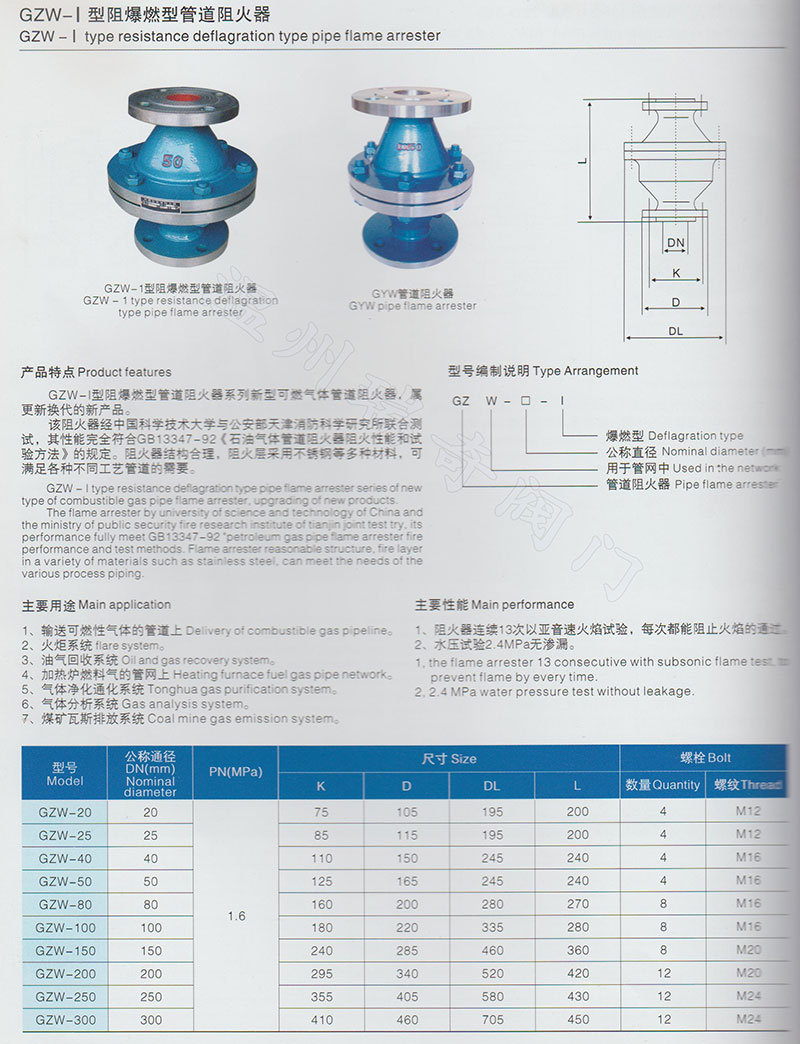

GZW-1阻爆燃型管道阻火器外形連接尺寸：
|
型 號 |
口 徑 |
PN MPa |
GZW-1管道阻火器外形尺寸 |
螺 栓 |
||||
|
K |
D |
DL |
L |
數量(KG) |
螺紋 |
|||
|
GZW-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
|
GZW-25 |
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
GZW-40 |
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
GZW-50 |
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
GZW-80 |
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
GZW-100 |
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
GZW-150 |
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
GZW-200 |
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
GZW-250 |
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
GZW-300 |
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|
|
GZW-600 |
DN600 |
770 |
840 |
1120 |
580 |
20 |
M33 |
|
GZW-1管道阻火器的保養與維修:
為了確保阻火器的性能達到安全使用目的,對阻火器應定期檢查、保養。
1、瑞奇阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣?！?/span>
