軟密封蝸輪對夾蝶閥D371X
- 品牌：???瑞奇閥門
- 型號：???D371X
-
一、軟密封蝸輪對夾蝶閥D371X【產品概述】
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統(tǒng)供排水中，作為調節(jié)和截止使用。
二、軟密封蝸輪對夾蝶閥D371X產品特點】
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、軟密封蝸輪對夾蝶閥D371X【主要結束參數(shù)】
公稱通經DN（mm） 50～2000 50～1600
公稱藥理PN（MPa） 0.6 1.0 1.6
密封試驗（MPa） 0.66 1.1 1.76
強度試驗（MPa） 0.9 1.5 2.4
適用溫度 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動
四、軟密封蝸輪對夾蝶閥D371X【主要零部件材料】
零件名稱 材料
閥體 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
閥軸 2Cr13
密封圈 丁腈耐油橡膠
填料 柔性石墨
五、軟密封蝸輪對夾蝶閥D371X【執(zhí)行標準】
制造標準 GB/T 122387-89
法蘭標準 GB9113-2000、GB17241.6-1998
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92
六、【軟密封蝸輪對夾蝶閥D371X外形連接尺寸】單位：mm
|
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|||
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
||||||
|
50
|
43
|
63
|
235
|
270
|
110
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
250
|
270
|
110
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
275
|
270
|
110
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
316
|
270
|
110
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
340
|
310
|
110
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
376
|
310
|
110
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
430
|
353
|
150
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
499
|
353
|
150
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
570
|
380
|
150
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|

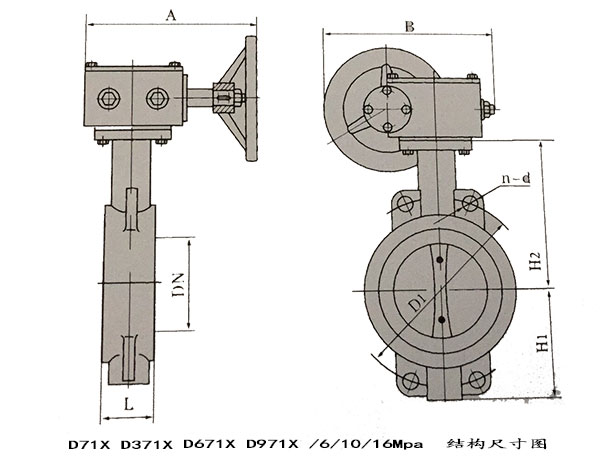

七、軟密封蝸輪對夾蝶閥D371X【結構圖】
