德標F4暗桿閘閥

更新:2017-08-21 15:54:15??????點擊:
  • 品牌:???瑞奇閥門
  • 型號:???Z45XF4
  • 在線訂購
  • 掃描對應二維碼進一步了解德標F4暗桿閘閥產品
產品介紹

一、產品概述

  軟密封德標F4暗桿閘閥Z41XF4,除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置.

二、主要零部件材料

NO. 部件名稱 材質 NO. 部件名稱 材質
1 閥體 GGG50 5 墊片 EPDM/NBR
2 閥瓣 GGG50+EPDM  6 閥蓋 GGG50
    GGG50+NBR 21 引導襯套 Nylon
3 閥瓣螺母 Brass  22 開口簧環 Stainless Steel
4 閥桿 AISI 420  11 O型圈 EPDM/NBR

三、主要技術參數

·設計標準:DIN 3352
·結構長度:DIN3202 F4/F5
·連接標準:EN 1092-2 PN16
·水壓測試 ISO 5208
·密封測試壓力:17.6 bar
·殼體測試壓力:24 bar
·手動操作測試
·適用介質:水、油、氣等

四、主要外形連接尺寸

數據

Size L D D1 D2 b n-d  H H1 W W.T(kg)
F4 F5 F4 F5
DN40 140 240 150 110 88 17 4-18 285 350 140 9 10.4
DN50 150 250 165 125 102 18 4-18 295 335 140 10.5 11
DN65 170 270 185 145 122 18 4-18 328 368 140 12 14
DN80 180 280 200 160 138 18 8-18 350 400 200 16 19
DN100 190 300 220 180 158 19 8-18 400 440 200 21 23
DN125 200 325 250 210 188 19 8-18 428 488 240 25.5 30
DN150 210 350 285 240 212 19 8-22 485 545 240 33 40
DN200 230 400 340 295 268 22 12-22 560 630 295 52 62
DN250 250 450 405 355 320 22 12-26 635 735 360 86 105
DN300 270 500 460 410 378 26 12-26 700 830 360 118 160
DN350 290 550 520 470 438 28 16-26 970 955 460 165 320
DN400 310 600 580 525 490 30 16-30 1020 1070 460 225 420

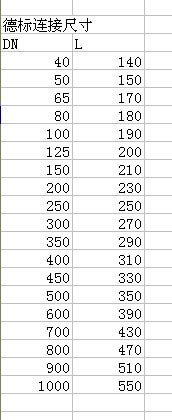

我公司生產的德標F4尺寸



精心締造,優質品質!!! txtmm.cn 瑞奇閥門
