產品說明

Y42X-10、Y42X-16 型水用減壓閥：法蘭連接形式、彈簧薄膜式結構、密封面材料為丁腈橡膠銅合金、公稱壓力 PN10~PN16、閥體材料為灰鑄鐵或球墨鑄鐵的減壓閥。

該產品針對高層、超高層建筑設計，是解決高層建筑生活用水、消防用水系統中，要求流量大、靈敏度高等場合的理想產品。其性能更加優越，完全取代中間水箱，節約建筑中間水箱的費用，擴大建筑物的使用面積。

產品性能參數

Y42X-10、Y42X-16 型水用減壓閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Y42X-10	10	1.0	≤70	清水
Y42X-16	16	1.6

產品零部件材料

Y42X-10、Y42X-16 型水用減壓閥零部件材料

型號	材料
	閥體、閥蓋	彈簧閥桿	密封面	膜片
Y42X-10	灰鑄鐵、球墨鑄鐵	不銹鋼	丁腈橡膠銅合金	尼龍強化丁腈橡膠
Y42X-16	鑄鋼或球墨鑄鐵

產品外形及結構尺寸

Y42X-10 型水用減壓閥外形及結構尺寸

DN	M / in	L	D	D1	z×?d	B
50	2	240	165	125	4×?18	20
65	2.5	250	180	145	4×?18	20
80	3	285	200	160	8×?18	22
100	4	360	220	180	8×?18	24
125	5	400	250	210	8×?18	26
150	6	455	285	240	8×?22	26
200	8	585	340	295	8×?22	26
250	10	650	395	350	12×?22	28
300	12	800	445	400	12×?22	28
350	14	860	505	460	16×?22	30
400	16	960	565	515	16×?26	32
450	18	1075	615	565	20×?26	32
500	20	1075	670	620	20×?26	34

Y42X-16 型水用減壓閥外形及結構尺寸

DN	M / in	L	D	D1	z×?d	B
50	2	203	165	125	4×?18	20
65	2.5	216	180	145	4×?18	20
80	3	241	200	160	8×?18	22
100	4	292	220	180	8×?18	24
125	5	330	250	210	8×?18	26
150	6	356	285	240	8×?22	26
200	8	495	340	295	12×?22	26
250	10	622	405	355	12×?26	28
300	12	698	460	410	12×?26	28
350	14	787	520	470	16×?26	30
400	16	914	580	525	16×?30	32
450	18	978	640	585	20×?30	32
500	20	978	715	650	20×?33	34

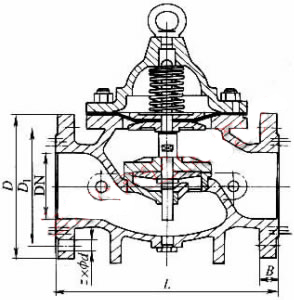

產品外形及結構尺寸示意圖
