雙偏心硬密封蝶閥

更新:2019-01-02 15:30:38??????點擊:
  • 品牌:???瑞奇閥門
  • 型號:???D343Y
  • 在線訂購
  • 掃描對應二維碼進一步了解雙偏心硬密封蝶閥產品
產品介紹
【產品用途】
D343H、D343Y 型 PN6~PN40 雙偏心四氟密封蝶閥安裝在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、供排水、冶煉等系統中,在一切具有腐蝕性、非腐蝕性的氣體、液體、半流體及固體粉未管線和容器上作為調節和截流使用,可在任意位置安裝。

主要外形和連接尺寸

公稱通徑
DN(mm)
尺寸 (mm)
L 1.0MPa 1.6MPa
D D1 Z-Φd D D1 Z-Φd
50 108 165 125 4-18 165 125 4-18
65 112 185 145 4-18 185 145 4-18
80 114 200 160 8-18 200 160 8-18
100 127 220 180 8-18 220 180 8-18
125 140 250 210 8-18 250 210 8-18
150 140 285 240 8-22 285 240 8-22
200 152 340 295 8-22 340 295 12-22
250 165 395 350 12-22 405 355 12-26
300 178 445 400 12-22 460 410 12-26
350 190 505 460 16-22 520 470 16-26
400 216 565 515 16-26 580 525 16-30
450 222 615 565 20-26 640 585 20-30
500 229 670 620 20-26 710 650 20-33
600 267 780 725 20-30 840 770 20-36
700 292 895 840 24-30 910 840 24-36
800 318 1015 950 24-33 1025 950 24-39

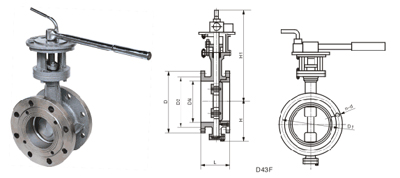

【結構圖片】
