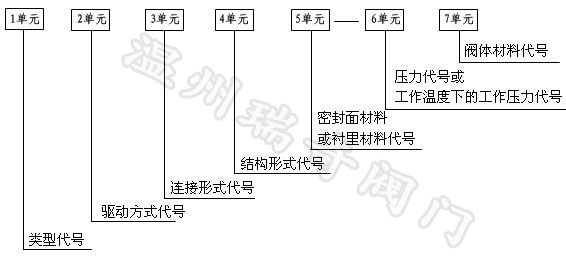

閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要。目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠可按自己的情況制訂出編號方法。
一單元：閥門類型代號
|
類型
|
安全閥
|
蝶閥
|
隔膜閥
|
止回閥
底閥
|
截止閥
|
節流閥
|
排污閥
|
球閥
|
疏水閥
|
柱塞閥
|
旋塞閥
|
減壓閥
|
閘閥
|
|
代號
|
A
|
D
|
G
|
H
|
J
|
L
|
P
|
Q
|
S
|
U
|
X
|
Y
|
Z
|
當閥門還具有其他功能作用或帶有其他特異結構時，在閥門類型代號前再加注一個漢語拼音字母，按下表的規定。
|
第二功能作用名稱
|
代號
|
第二功能作用名稱
|
代號
|
|
保溫型
|
B
|
排渣型
|
P
|
|
低溫型
|
Da
|
快速型
|
Q
|
|
防火型
|
F
|
（閥桿密封）波紋管型
|
W
|
|
緩閉型
|
H
|
—
|
—
|
|
a 低溫型指允許使用溫度低于-46℃以下的閥門。
|
二單元：傳動方式
傳動
方式
|
電磁動
|
電磁-液動
|
電-液動
|
蝸輪
|
正齒輪
|
傘齒輪
|
氣動
|
液動
|
氣-液動
|
電動
|
手柄
手輪
|
|
代號
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
無代號
|
安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門，本代號省略，不表示；
對于氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；
防爆電動裝置的閥門用9B表示。
三單元：連接型式
|
連接方式
|
內螺紋
|
外螺紋
|
兩不同連接
|
法蘭
|
焊接
|
對夾
|
卡箍
|
卡套
|
|
代號
|
1
|
2
|
3
|
4
|
6
|
7
|
8
|
9
|
四單元：結構型式
閥門結構形式用阿拉伯?dāng)?shù)字表示，按下表規定。
閘閥結構形式代號
|
結構形式
|
代號
|
閥桿升降式
（明桿）
|
楔式閘板
|
彈 性 閘 板
|
0
|
|
剛性閘板
|
單 閘 板
|
1
|
|
雙 閘 板
|
2
|
|
平行式閘板
|
單 閘 板
|
3
|
|
雙 閘 板
|
4
|
閥桿非升降式
（暗桿）
|
楔式閘板
|
單 閘 板
|
5
|
|
雙 閘 板
|
6
|
|
平行式閘板
|
單 閘 板
|
7
|
|
雙 閘 板
|
8
|
截止閥、節流閥和柱塞閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
閥瓣非平衡式
|
直通流道
|
1
|
閥瓣平衡式
|
直通流道
|
6
|
|
Z形流道
|
2
|
角式流道
|
7
|
|
三通流道
|
3
|
—
|
—
|
|
角式流道
|
4
|
—
|
—
|
|
直流流道
|
5
|
—
|
—
|
球閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
浮 動 球
|
直通流道
|
1
|
固 定 球
|
直通流道
|
7
|
|
Y形三通流道
|
2
|
四通流道
|
6
|
|
L形三通流道
|
4
|
T形三通流道
|
8
|
|
T形三通流道
|
5
|
L形三通流道
|
9
|
|
—
|
—
|
半球直通
|
0
|
蝶閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
密 封 型
|
單 偏 心
|
0
|
非密封型
|
單 偏 心
|
5
|
|
中心垂直板
|
1
|
中心垂直板
|
6
|
|
雙 偏 心
|
2
|
雙 偏 心
|
7
|
|
三 偏 心
|
3
|
三 偏 心
|
8
|
|
連桿機構
|
4
|
連桿機構
|
9
|
隔膜閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
屋脊流道
|
1
|
直通流道
|
6
|
|
直流流道
|
5
|
Y形角式流道
|
8
|
旋塞閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
填料密封
|
直通流道
|
3
|
油 密 封
|
直通流道
|
7
|
|
T形三通流道
|
4
|
T形三通流道
|
8
|
|
四通流道
|
5
|
—
|
—
|
止回閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
升降式閥瓣
|
直通流道
|
1
|
旋啟式閥瓣
|
單瓣結構
|
4
|
|
立式結構
|
2
|
多瓣結構
|
5
|
|
角式流道
|
3
|
雙瓣結構
|
6
|
|
—
|
—
|
—
|
蝶形止回式
|
7
|
安全閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
彈簧載荷彈簧密封結構
|
帶散熱片全啟式
|
0
|
彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構
|
微啟式、雙聯閥
|
3
|
|
微啟式
|
1
|
微啟式
|
7
|
|
全啟式
|
2
|
全啟式
|
8
|
|
帶扳手全啟式
|
4
|
—
|
—
|
|
杠桿式
|
單杠桿
|
2
|
帶控制機構全啟式
|
|
6
|
|
雙杠桿
|
4
|
脈 沖 式
|
|
9
|
減壓閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
薄 膜 式
|
1
|
波紋管式
|
4
|
|
彈簧薄膜式
|
2
|
杠 桿 式
|
5
|
|
活 塞 式
|
3
|
—
|
—
|
蒸汽疏水閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
浮球式
|
1
|
蒸汽壓力式或膜盒式
|
6
|
|
浮桶式
|
3
|
雙金屬片式
|
7
|
|
液體或固體膨脹式
|
4
|
脈沖式
|
8
|
|
鐘形浮子式
|
5
|
圓盤熱動力式
|
9
|
排污閥結構形式代號
|
結構形式
|
代號
|
結構形式
|
代號
|
|
液面連接排放
|
截止型直通式
|
1
|
液底間斷排放
|
截止型直流式
|
5
|
|
截止型角式
|
2
|
截止型直通式
|
6
|
|
—
|
—
|
截止型角式
|
7
|
|
—
|
—
|
浮動閘板型直通式
|
8
|
五單元： 密封副材料
|
材料
|
錫基軸
承合金
巴氏合金
|
搪
|
滲氮鋼
|
18-8系
不銹鋼
|
氟塑料
|
玻璃
|
Cr13
不銹鋼
|
襯膠
|
蒙乃爾
合金
|
尼龍
塑料
|
滲硼鋼
|
襯鉛
|
Mo2Ti
不銹鋼
|
塑料
|
銅合金
|
橡膠
|
硬質
合金
|
閥體
直接
加工
|
|
代號
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
M
|
N
|
P
|
Q
|
R
|
S
|
T
|
X
|
Y
|
W
|
當密封副的密封面材料不同時，以硬度低的材料代號表示。
六單元：公稱壓力數值用阿拉伯?dāng)?shù)字直接表示，它是MPa的10倍
七單元：閥體材料
閥體
材料
|
鈦及
鈦合金
|
碳鋼
|
Cr13系
不銹鋼
|
鉻鉬鋼
|
可鍛鑄鐵
|
鋁合金
|
18-8系
不銹鋼
|
球墨鑄鐵
|
Mo2Ti系
不銹鋼
|
塑料
|
銅及
銅合金
|
鉻鉬釩鋼
|
灰鑄鐵
|
|
代號
|
A
|
C
|
H
|
I
|
K
|
L
|
P
|
Q
|
R
|
S
|
T
|
V
|
Z
|
灰鑄鐵底壓閥和鋼制中壓省略此項
舉例：Z543H-16C 傘齒輪傳動
法蘭連接平板閘閥，公稱壓力1.6MPa，閥體材料為碳鋼
閥門的命名
閥門的名稱按傳動方式、連接形式、結構形式、襯里材料和類型命名。但下面內容在命名中均予省略：
(1) 連接形式中：“法蘭”。
(2) 結構形式中：
a：閘閥的“明桿”、“彈性”、“剛性”和“單閘板”；
b：截止閥和節流閥的“直通式”；
c：球閥的“浮動”和“直通式”；
d：
蝶閥的“垂直板式”；
e：隔膜閥的“屋脊式”；
f：旋塞閥的“填料”和“直通式”；
g：止回閥的“直通式”和“單瓣式”；
h：安全閥的“不封閉”。
(3) 閥座密封面材料中的材料名稱。
